Feartures

01
  • Up to 78 million pixels on a single machine
  • Flexible and stable hardware architecture
  • CrossInt Splicing technology
  • Single machine supports up to 120 screens
  • Seamless signal mode switching

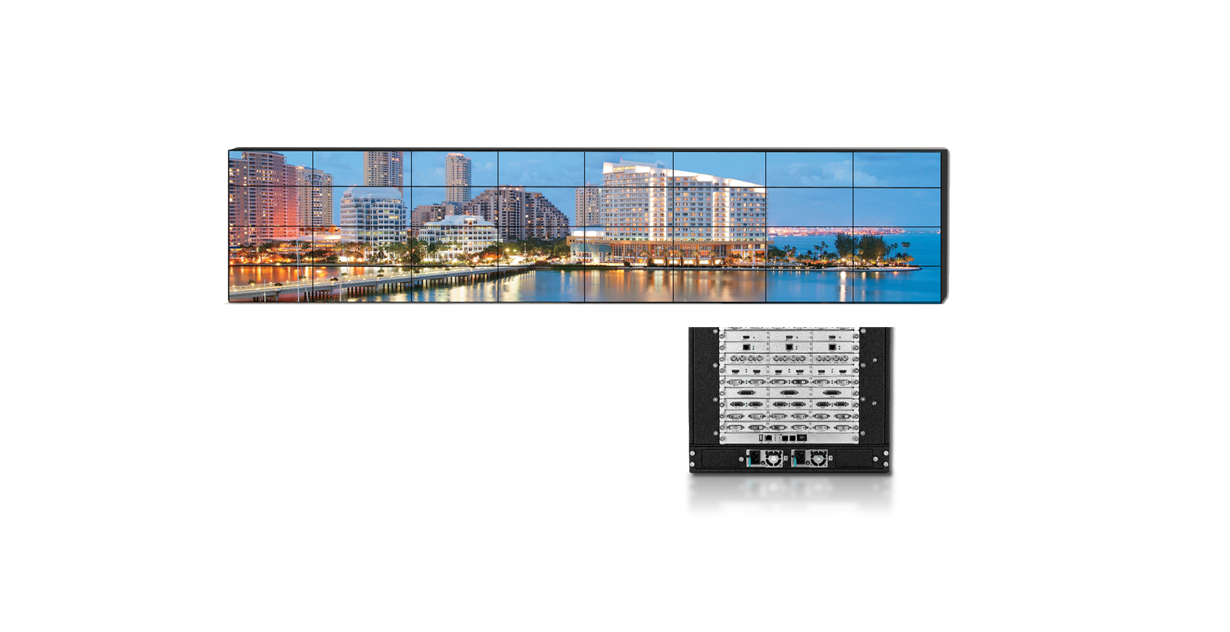

Up to 30 outputs of single machine

02
KS8000 stand-alone supports up to 30 DVI outputs, multi-machine cascade can achieve unlimited extension of resolution.

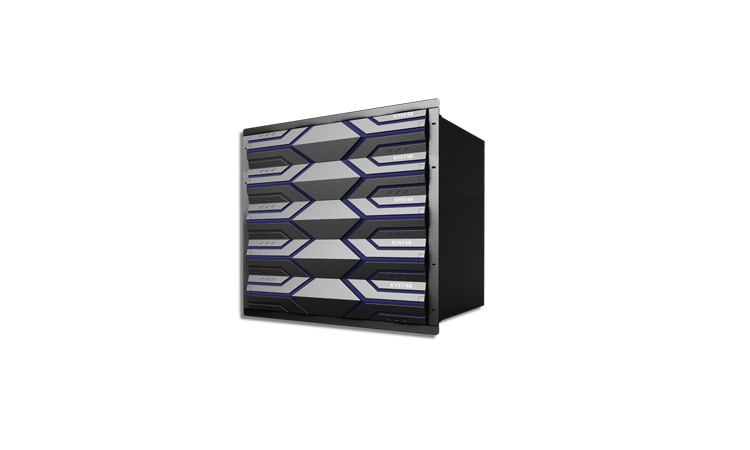

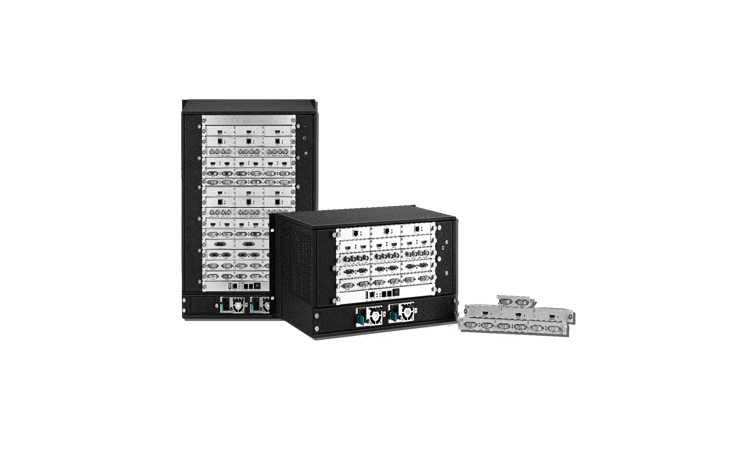

Flexible and stable hardware architecture

03
KS8000 is based on FPGA array, pure hardware architecture, adopts modular plug-in design, users can define the input and output board configuration.
KS8000 supports up to 96 input and output. Each input board is not limited to a single signal, and can be selected by the customer. A single board can support multiple types of signal mixing.
KS8000 supports multi-power redundant backup without risk of system crash.





CrossInt splicing technology

04

The KS8000 supports Catstar CrossInt splicing technology, which can effectively eliminate the phase difference between different splicing modules, thereby avoiding sub-pixel misalignment during picture splicing.

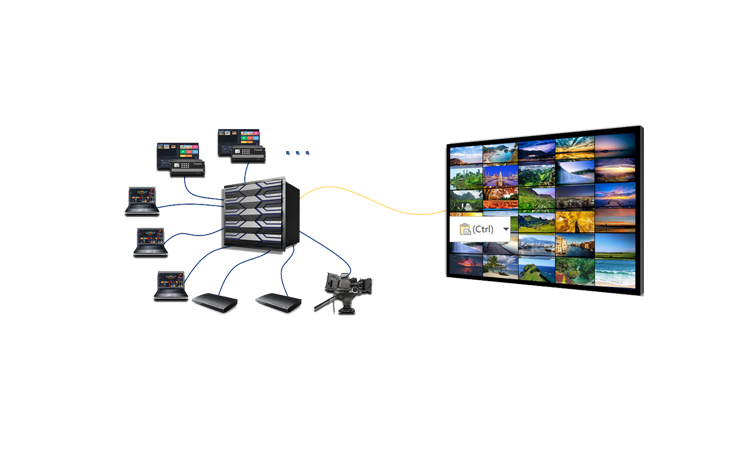

Single machine supports up to 120 screens

05
The KS8000 stand-alone supports up to 120 screen displays, which can easily complete multi-screen control and multi-screen arbitrary layout display.





Seamless signal and mode switching

06
The KS8000 supports broadcast-level fade-in and fade-out seamless special effects switching when switching between single-screen signals or when switching between screen layout modes. The switching process does not cause black screens or freezes.





视频输入信号

类型

数量



DVI-D(24+1)



5U

高清16max,标清64max





最大支持分辨率为1920×1200@60Hz,向下兼容,且支持自定义分辨率

Dual Link DVI(24+5)

最大支持分辨率为4096x1152@60Hz或3840×2160@30Hz,支持自定义分辨率

兼容Single Link DVI

HDMI(Type A)

1.4a版本最大支持分辨率为4096x1152@60Hz或3840×2160@30Hz,支持自定义分辨率

1.4以下版本最大支持分辨率为1920×1200@60Hz,支持自定义分辨率

VGA (D-Sub)

最大支持分辨率为1920×1200@60Hz(UXGA)

信号电平:R、G、B、Hsync、Vsync:0 to1Vpp±3dB (0.7V Video+0.3v Sync ) 75 ohm ;black level:300mV Sync-tip:0V

CVBS (BNC)

NTSC/PAL自适应,支持3D 梳状滤波器

SDI (BNC)

支持标准:·SMPTE 259M SD-SDI 270 Mbit/s

  SMPTE 292M HD-SDI 1.485 Gbit/s 720p

  SMPTE 424M 3G-SDI 2.970 Gbit/s 1080p

IP

IP解码卡支持RTSP/RTP协议,兼容ONVIF标准,支持主流厂商的IPC设备

4K-HDMI

支持HDMI1.4输入,分辨率高达3840x2160@30Hz

视频输出信号

类型

数量



DVI-I(24+5)

8

支持各类分辨率,例2048×1152@60HZ,1920×1200@60HZ,1920×1080@60HZ ,1600×1200@60HZ,1440×900@60HZ,1280×1024@60HZ……

功能参数

超强拼接

单机可完成最多16台显示单元的拼接结合灵活的板卡设计有效保障了设备更多的兼容性

多画面显示

单一输出通道支持4个画面同时显示,单机最多支持N*4个画面同时显示(N为输出通道数),画面大小、位置任意可调,支持跨屏、叠加、漫游,支持图像放大

CrossInt

同步拼接

专为DLP/LCD液晶拼接单元优化设计的 CrossInt智能拼接技术,保证拼接画面流畅、同步、无错位丢帧问题

高帧率处理

内部运算处理设计采用的是60HZ高帧率模式,而非常规拼接器的30HZ。

有效保障了动态画面的流畅显示

边缘补偿

可自由设置水平/垂直缝隙大小,使得画面不受屏幕边框的影响

EDID管理

通过更改设备的EDID信息,完成对不同信号源输出的格式规范,以保证稳定性与兼容性

输入字符叠加

可为输入信号设定任意字符叠加,叠加字符可随信号一同切换

模式调用

用户可预设多个显示布局预案,使用时可一键调用模式

无缝切换

在进行画面的信号切换或者模式调用时,整个过程无黑屏、无闪烁、无卡顿

便捷控制

支持PC、移动端、网络多种控制方式,兼容ios、Android、Windows

应用扩展

支持大屏幕开关电控制等功能扩展

其他

控制方式

RS232、以太网

尺寸

5U,8U

重量(Kg)

10--15kg

输入电源

100-240VAC,47-63Hz

工作环境

温度0-40℃;湿度0-95%

保修期

2年免费维修,终身维护
